ZOY-系列氧化锆氧量分析仪是一种可靠的自动化分析仪表，能与各种电动单元仪表，常规显示记录仪及DCS集散控制系统配合使用，可对钢炉、窖炉加热炉等燃烧设备在燃烧过程中所产生的烟气含氧量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能、减少环境污染。
功能特点：
1、
本仪表分ZOY型氧化锆探头和ZOY型氧量变送器二部分组成。
2、
ZOY型探头采用不锈钢结构，氧化锆拆卸调换方便，不必外加气泵，参比气自行对流，并设有标准气接口，进行本底及预置标气检验。根据用户需求亦可配加保护套管。
3、
ZOY型仪表软件功能完备，全部面板操作，接线简单，电路集成、性能可靠、调试方便、表机性能价格在国内属超前水平。
技术指标
基本误差：<±3％F.S;仪表精度1级；探头精度2级。
量
程：0～5％O2；0～10％O2；0～20％O2；0～100％O2；
本底修正：－20mV～+20mV
冷端补偿：在0～80℃时，热电偶冷端补偿值由用户设定。
输出信号：双路隔离输出，0－10mADC或4-20mADC
负载能力：0～1.2KΩ或0～600Ω。
环境条件：0～50℃；相对湿度<90％。
电
源：220V±10％；50Hz。
响应时间：90％约5S
功
耗：变送器约8W,加热炉平均约50W

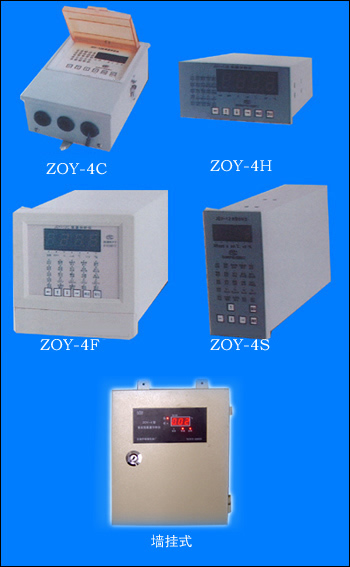

开孔尺寸：ZOY-4C墙挂式仪表250mm,M6-2
ZOY-4H盘装式仪表152×76mm(宽×高)
ZOY-4F盘装式仪表152×152
mm(宽×高)
ZOY-4S盘装式仪表76×152
mm(宽×高)

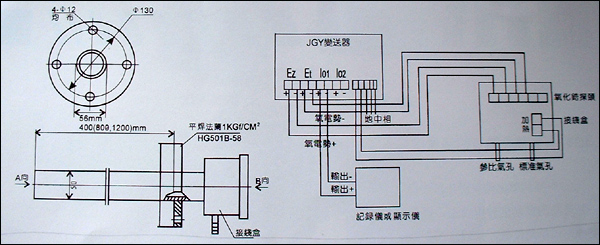

安装接线图：
1、 ZOY系列常用型号规格

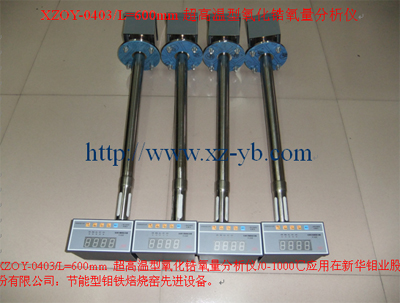

氧化锆探头ZOY-400H加热式探头
L=400 mm<600℃
氧化锆探头ZOY-800H加热式探头
L=800 mm<600℃
氧化锆探头ZOY-1200H加热式探头
L=1200 mm<600℃
氧化锆探头ZOY-1200N不加热探头
L=1200mm 600-850℃ |

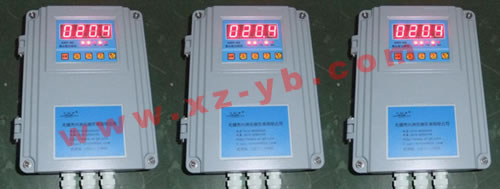

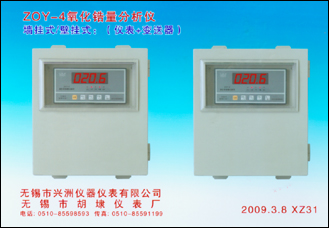

氧量变送器ZOY-4C墙挂式加热仪表
200×175×100(宽×高×长)
氧量变送器ZOY-4H盘装式加热仪表
160×80×250(宽×高×长)
氧量变送器ZOY-4F盘装式方形加热仪表
160×160×250(宽×高×长)
氧量变送器ZOY-4S盘装式竖形加热仪表
80×160×250(宽×高×长)
|
|
 |
|
