XZGXF-210A数字式硅酸根分析仪 |
÷ |
|
|
 |
|
XZGXF-210A数字式硅酸根分析仪是ND-2106硅酸根分析仪的升级版，无锡市胡埭仪表厂、无锡市兴洲仪器仪表有限公司生产的XZGXF-210A数字式硅酸根分析仪应用在浙江省上虞热电股份有限公司、张家港发电有限公司、唐山新能发电公司、徐州水厂，重庆瑞丽科技。 |
|
|
1 概述
XZGXF-210A型硅酸根分析仪是火力发电厂、核发电厂、石油、化工等行业对其化学除盐水、锅炉给水、蒸汽、凝结水中硅酸根（SiO2）含量测定以及纯水制备过程中水质监测的必备仪表。测定方法依据GB12150-89“锅炉用水和冷却水分析方法——硅的测定
硅钼蓝光度法”。
2 主要技术参数
2.1 测量范围：0~199.9μg/L SiO2。
2.2 显示基本误差：≤±2.5%FS。
2.3 重复性：≤±0.5%FS。
2.4 短期漂移：≤±0.5%FS（30分钟）。
2.5 长期漂移：≤±2%FS（24小时）。
2.6 环境温度：10~40℃。
2.7 相对湿度：≤85%。
2.8 供电电源：AC220V±10% 50Hz。
2.9 消耗功率：约30W。
2.10 体积（宽×深×高）：（385×395×150）mm。
2.11 重量：5Kg。 |
3 工作原理
3.1 化学原理：
在pH值为1.1~1.3的情况下，水中的可溶性硅与钼酸铵反应生成黄色硅钼络合物，用1氨基-2萘酚-4磺酸（1-2-4酸）还原剂把硅钼络合物还原成硅钼蓝，此络合物的数量与水中可溶性硅的浓度成正比关系。加入掩蔽剂酒石酸或草酸可以防止水样中磷酸盐和少量铁离子的干扰。
3.2 测量原理：
本仪器利用光电比色原理进行测量，根据朗伯-比尔定理：当一束单色平行光通过有色溶液时，光的一部分被溶液吸收，当溶液层厚度不变时，光能被吸收的程度（吸光度A）与溶液中有色物质的浓度成正比。定理的数学表达式为：
Log（I/I0）=K•C•L=A
式中：I0 ——入射光强度
I ——透过光强度
C ——有色物质的浓度
L ——有色溶液的厚度
K ——常数（与溶液性质和入射光波长有关）
3.3 电路原理：

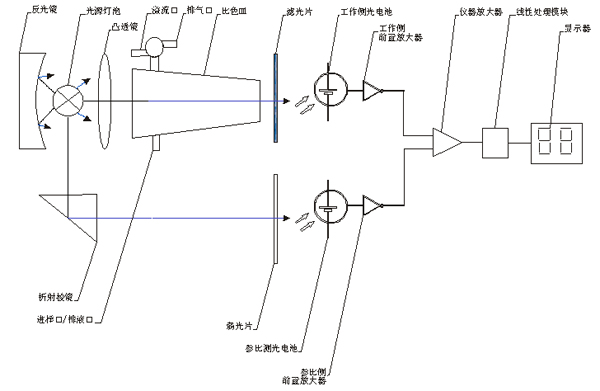

本仪器由光电转换系统和液路系统组成检测系统。光源采用仪器灯泡，灯光经凸透镜转换为平行光。经仪器的光电转换器件将反映溶液中SiO2离子浓度的透过光强度转换为电压信号，此电压信号经过仪器相应电路放大处理后，由显示器显示出被测SiO2离子浓度值。基本原理见图一。 |
|
 |
4 结构和组成
4.1 仪器为上盖封装结构。
4.2 仪器按功能可分为以下五部分。
4.2.1 液路系统：由比色皿、排液电磁阀、进样罐、硅胶管等组成。
4.2.2 光电转换系统：由光源、滤光片、光电池、恒温装置等组成。
4.2.3 信号处理系统：由光源控制电路板、信号放大及线性电路板等组成。
4.2.4 显示系统：三位半LED数字显示器。
4.2.5 电源系统：线性稳压电源。 |
|
|
|
|
