SZC-系列防爆智能转速表




a、SZC
-系列防爆智能转速表是在本厂01型、02型、03型基础上加于改进和完善的,显示为4位,高转速为9999rpm,有模拟量输出:0~10mA,4~20mA。 该仪表运行可靠稳定,抗干扰性能强,齿轮齿数在现场可设定。
b、SZC
-系列防爆智能转速表是用户常用的较先进的测速装置。主要技术数据为:
1、速度显示:被测旋转体的转速五位有效数字,高可达65535rpm。
2、有加速度显示,当被测旋转体的加速度rpm/s,指示灯升速指示。
3、转速极限显示,当极限值超过设置值,通过8421码设置完成,被测旋转体超越该速度,即在0.1s内发出报警信号,相应红色发光管亮.
4、信号采样齿轮不受60齿限制,可以1-99齿设置。
5、有速度比系数设置,给用户检测带来灵活性。
6、如以前使用的转速表损坏,我厂代为免费维修,请电话与我公司联系。
注1:SZC-03II智能转速表有语言报警,有语言表达测量转速,机内配有小喇叭。

注2:低转速测量,SZC-系列防爆智能转速表可接收磁电传感器输出的20mv的信号,满足了大批低转速设备的测速要求。

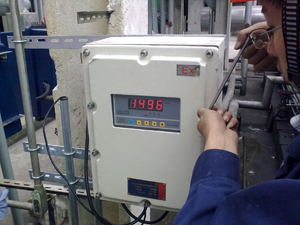

    无锡市兴洲仪器仪表有限公司、无锡市胡埭仪表厂工程师在上海石化烯氢测压缩机上安装、调试防爆转速表。

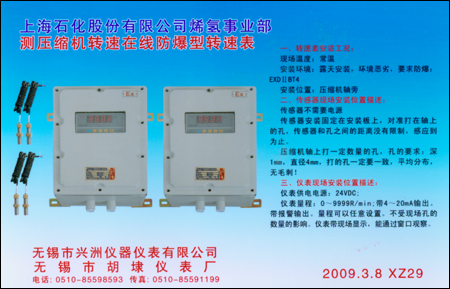

测压缩机转速在线防爆型转速表应用在上海石化股份有限公司烯氢事业部。 一、转速表安装工况:
现场温度:常温
安装环境:露天安装,环境恶劣,要求防爆:EXDIIBT4
安装位置:压缩机轴旁
二、传感器现场安装位置描述:
传感器不需要电源
传感器安装固定在安装板上,对准打在轴上的孔,传感器和孔之间的距离没有限制,感应到为止。
压缩机轴上打一定数量的孔,孔的要求:深
1mm,直径4mm,打的孔一定要一致、平均分布、无毛刺!
三、仪表安装现场位置描述:
仪表供电电源:
24VDC

仪表量程:0-9999r/min,带4~20mA输出,带报警输出。量程可以任意设置,不受现场孔的数量的影响。仪表带现场显示,能通过窗口观察。

SZC-07型高转速高性能智能转速表

   无锡市兴洲仪器仪表有限公司研制、制造的SZC-07型高转速高性能智能转速表在船舶上应用:江苏金油船舶公司
   无锡市兴洲仪器仪表有限公司研制、制造的SZC-07型高转速高性能智能转速表与江苏金油船舶公司的船配套出厂。
   江苏金油船舶公司对SZC-07型高转速高性能智能转速表的具体技术要求:
(1)测量范围为:0-38000rpm/vmax; 实际工作转速为:20000rpm/v。
(2)要具有报警功能:上限、上上限任意设定。
(3)具有电流输出:4-20mA(DC)。
(4)计算机接口上输出:RS-485。
(5)可要显示*大转速值及到达的时间。
(6)供电电源:220V·AC/50HZ,电源消耗:4W;环境为:0-50℃.
(7)仪表开孔为:152×76m/m(宽×高)。
(8)测量精度:±1转/分。
(9)具有报警继电器输出容量:250V·AC·7A。负载能力:0-750Ω。
(10)齿数可任意设置:0-200齿。
(11)可显示和存贮当前转速值和当前时间。
(12)配套传感器:螺纹为m12×1.5m/m;螺纹长度为:100-110m/m,耐油型:导线长度为10米。




SZC-07型高转速高性能智能转速表应用有两种:一种为防爆型,另一种为非防爆型。




SZC-07型防爆智能转速表(高转速、高性能)


SZC-07型高转速、高性能智能转速表

XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器(检测宽范围转速传感器)



   无锡市胡埭(dai)仪表厂制造的XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器配套本厂制造的SZC-07型智能转速表上(高转速范围:0-99999rpm),应用配套在江苏金油船舶公司的船上配套出厂。
   用户要求:转速测量范围:60rpm-75000rpm;常用范围20000rpm-60000rpm与传感器、转速表匹配,采用可拆卸航空插头连接。选用SZC-07型智能转速表。
   用户要求:用于两齿型测速盘,转速范围为:60rpm-75000rpm,螺杆尺寸长度:150-160mm带两颗螺母与转速表连接采用航空插头,信号线采用金属带屏蔽,高抗强度,高抗干扰屏蔽信号电缆,长度为10米。
   工作周期:长期连续。
