XLB/ANB系列兴力巴、阿牛巴流量计


    XLB/ANB-系列兴力巴、阿牛巴流量计是采用皮托管测量原理测量档体上游的动力与下游的静压力之间形成的压差,从而达到测量流量的目的。当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程式原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流过从探头流过后在探头后部产生分真空,并在探头的两侧出漩涡。
    XLB/ANB-系列兴力巴、阿牛巴流量计采用的是上面谈的伯努利原理:
    P+ρgz+(1/2)*ρv^2=c
    式中p、ρ、v分别为流体的压强、密度和速度;z为铅重高度;g为重力加速度。
    上述各项分别表示单位体积流体的压力能p、重力势能ρgz和动能(1/2)*ρv^2,在沿流线运动过程中总和保持不变,即总能量守恒。但各流线之间总能量(即上述中的常量值)可能不同。对于气体,可忽略重力,方程式简化为:P+(1/2)*ρv^2=常量(po),各项分别称为静压、动压和总压。显然,流动中速度增大,压强减少;速度减少,压强增大;速度降为零,压强达到大(理论上应等于总压)。据此方程,测量流体的总压、静压即可求得速度,成为皮托管、兴力巴、阿牛巴等差压流量计测速的原理。
    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司根据伯努利原理是能量守恒对流体的应用意义是各种形式的测量之和在同**线上处处相等而开发和研制XLB/ANB系列兴力巴、阿牛巴流量计。在用户中得到很好的应用,取得明显的效果。
    无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司对XLB/ANB系列兴力巴、阿牛巴流量计采用新的技术、新的工艺、新的材质、准确的数学技术模式,与常规的流量计相比,兴力巴、阿牛巴流量计系列产品更容易安装。它的安装大致分为两个部分:在生产工艺管道的选定位置钻孔,将过程连接件焊接在该位置。兴力巴/阿牛巴流量计自该位置插入,即完成流量传感器的安装。⑴兴力巴/阿牛巴流量传感器在恶劣的环境地工况条件下亦可完成可靠的测量,对于容易气化的介质流量测量中,兴力巴/阿牛巴流量产品具有明显的优势。在测量上,兴力巴/阿牛巴流量是较低的压力损失、并在较宽的雷诺数范围内仍能够保持持久的测量精度。⑵测量原理根据能量守恒定律和伯努利方程,流体在管道内部任何时候和任何位置的动能和势能的总和都是相同的。⑶流体条件兴力巴、阿牛巴流量计,皮托管与孔板喷嘴以及文丘里管一样都是属于差压式流量计。都是根据测量节流元件前后的差压值来测量液体的流量。
    XLB/ANB系列兴力巴、阿牛巴流量计测量的管道直径为:DN20到DN12000mm之间。 X LB/ANB系列兴力巴、阿牛巴流量计主要用于工业过程中各种能源,如液体、燃料气、蒸汽和气体的测量,具有较高的稳定性和重复性。

XLB/ANB系列兴力巴、阿牛巴流量计的主要技术参数
    1. 规格:DN50—DN5000mm;插入式:DN500—DN5000mm。
    2. 重复性:±0.1%~±0.25%,测量准确度:计算书上提供。
    3. 范围度:体积流量:10:1;质量流量:8:1。
    4. 工作压力:均速管无提出动能型:≤20MPa;均速管可提出型:≤10MPa 。
    5. 流体温度:≤450℃ 。
    6. 介质粘度:≤30cp(相当于重油)。
    备注:主体材质安置为:法兰(不锈钢或碳钢)由客户选择。
    7. 高温、具有腐蚀极强:定制的AL203耐腐陶瓷、强耐磨头,耐高温可达1850℃,达到耐腐,强度达到9级。

XLB/ANB系列兴力巴、阿牛巴流量计的设计所需参数:
    1. 被测量介质的管径——管子的内径。
    2. 被测量的介质——。
    3. 被测量介质的温度——℃。
    4. 被测量介质的压力——KPa。
    5. 被测量介质的流量——M³/n。
    6. 被测量介质的粘度——。

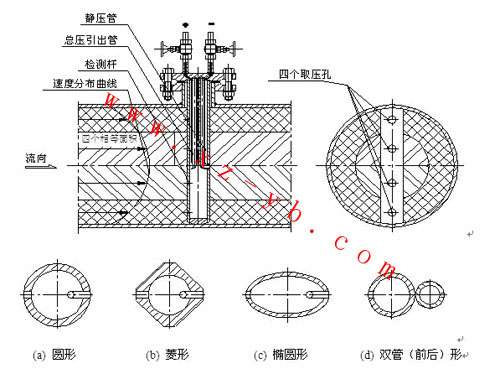

XLB/ANB系列兴力巴、阿牛巴流量计的技术结构及技术特点
    XLB/ANB系列兴力巴、阿牛巴流量计安装方便、压损低、强度高、不受磨损影响、无泄漏等特点而成为替代孔板、机翼侧风的理想产品。XLB/ANB系列兴力巴、阿牛巴流量计可广泛用于工矿企业的高炉煤气、压缩空气、蒸汽和其他液体、气体的流量、风流量测量。
    1. 独有的内部二次平均结构,提供了高精度(读数±1%)和重复性(±0.1%)。
    2. 外层冲击管采用一整块材料加工制作而成无焊接,与由双体结构焊接而成的同类产品相比自然有高强度,也便于选用耐高温、耐腐蚀的材料。特殊情况可以采用AL203耐磨陶瓷,耐高温达1850℃。
    3. 蜂窝状六边形稳定结构,产生的是独有的流束分布形状,保证了低压信号的稳定,产生的差压高于同类产品,提高了量程比。

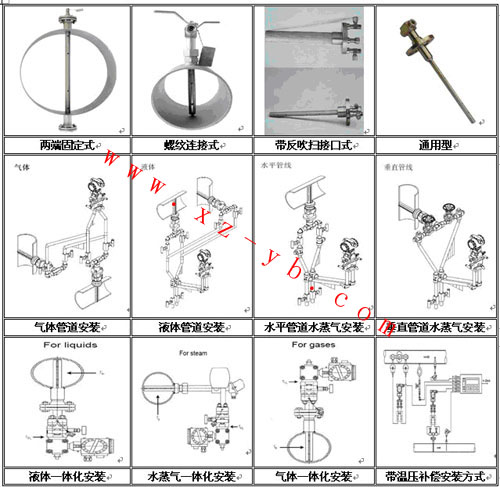

    4. XLB/ANB系列兴力巴、阿牛巴流量计适用方形或矩形管道、圆管道。
    5. 对于同类产品在测量脏污介质时不可避免的堵塞问题,有在线可拔出型或提供手动和自动吹扫方案及装置:(YBXC-2aa型自动补偿连续吹扫防堵取样装置,无锡市兴洲仪器仪表有限公司生产,解决了取样中的堵塞问题,对检测的精准度不受影响。在理想状态范围内。可实现连续运行,同时也适用进口的威力巴等流量监测)。

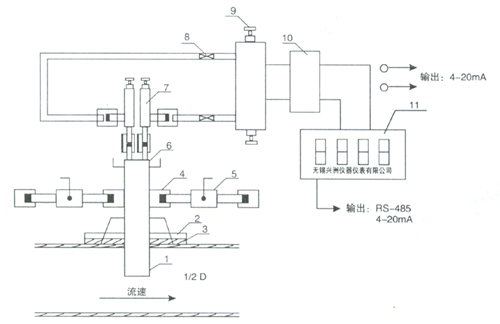

    6. XLB/ANB系列兴力巴、阿牛巴流量计组成为:均速管+三阀组+温压补偿+变送器(需要时加补偿式连续吹扫装置),组成一体化结构、使用方便。
    7. 无流量系数漂移,长期稳定可靠。
    8. 独家提供差压值计算数学模式、计算书、选型准确、测量精度高、确保长期稳定运行。
    9. 压损小能耗低,节能效果显著。
    10. 准确度高,稳定性好。
    XLB/ANB系列兴力巴、阿牛巴流量计的准确度:计算书上提供,稳定性为±0.1%~±0.25%,方能够保持长期输出非常稳定的差压信号,保证输出差压信号与管道流量的映射关系。这是因为在使用过程中的磨损,腐蚀以及粘附的油污灰尘等因素对兴力巴、阿牛巴流量计系数影响不大,但这些因素使孔板的流量系数增大,而且会增加到20%以上,由此产生误差将也达到20%以上。从中我们可以看出兴力巴、阿牛巴流量计的准确度是长期稳定的。








型号标记方法:XLB/ANB-16A-DN□ 均速管流量计
XLB/ANB——基本型号; 16 A——均速管流量计DN□——公称通径(㎜)例如DN500,为公称通径500㎜。

无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司自行研究、制造的 XLB/ANB系列兴力巴、阿牛巴流量计,测量的风速测量、风流量测量应用在宁夏石嘴山发电厂:330MW发电机组上。

特注: XLB/ANB系列兴力巴、阿牛巴流量计风管取样探头采用:定制的AL203耐磨陶瓷,强耐磨头,耐高温达1850℃,达到耐腐,硬度达到9级。

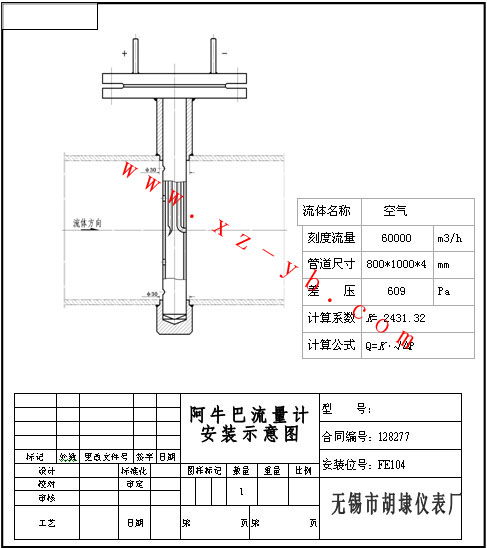

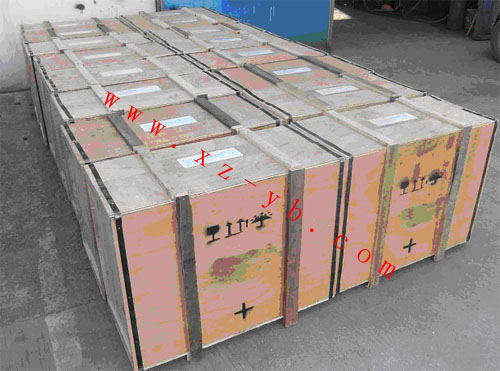

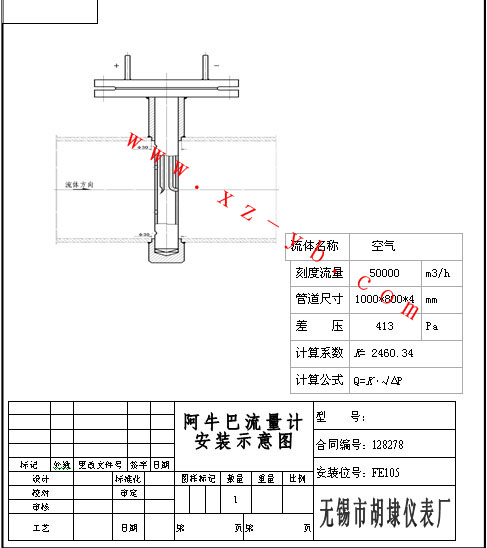

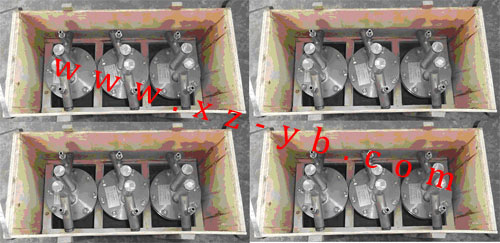

以下是 无锡市胡埭(dai)仪表厂、无锡市兴洲仪器仪表有限公司制造的 XLB/ANB系列兴力巴、阿牛巴流量计,经质量检验科、技术科、生产车间标定、验收合格的成品,木箱包装准备发至:宁夏石嘴山发电厂,应用在该厂330MW发电机组上。

宁夏石嘴山发电厂对检测风速测量、风流量测量的技术规范:
选型厂家:无锡市胡埭(dai)仪表厂、XING ZHOU品牌。
选型型号:XLB/ANB系列兴力巴、阿牛巴流量计。特注:取样探头必须加装陶瓷耐磨头。
主要技术要求:
1.材质:风管外部取样管为φ48不锈钢,风管内部取样管为AL203耐磨陶瓷。
2.AL203耐磨陶瓷耐温达1850℃。
3.AL203耐磨陶瓷耐磨耐腐,硬度达到9级。
4.管道直径480mm,壁厚10mm,介质温度80—90℃。
供货范围:
一、XLB/ANB系列兴力巴、阿牛巴耐磨型风速测量、风流量测量取样器组成。
1.内管及引压接头全部采用304不锈钢材料;
2.外管取样采用高耐温耐磨陶瓷管。
3.接连管道处采用一体式法兰座。
二、插入深度230mm,取压装置和管路以20*1.5*14螺纹接头连接,配套20*1.5*14螺纹接头两只,取压装置和粉管以法拉连接方式连接,每套配置连接法兰一套。

    无锡市胡埭(dai)仪表厂制造的XINGZHOU○R 品牌的系列兴力巴、阿牛巴流量计应用在:
内蒙古国华呼伦贝尔能源项目2×600mw火电机组、安徽凤台发电厂2×600mw发电机组、徐州垞城电厂、国电怀安热电厂2×300mw发电机组、安徽宿州阳光能源发电有限公司、浙江上虞电力有限公司、河北承德热电厂、山东新能源环保电力有限公司、四川节能环保发电有限公司、江苏坑口发电有限公司、苏州新加坡工业园区发电厂……


    无锡市胡埭(dai)仪表厂制造的XINGZHOU○R 品牌的系列兴力巴、阿牛巴流量计均速管风量测量、风速测量在热电厂、发电厂的成功应用。
    承德热力集团有限责任公司热电厂对你风量测量取代常规机翼式侧风装置的评价为:
一、引言
一、二次风量的准确测量,对锅炉机组的安全、经济运行有重要意义。
二、工厂的现状
我厂先后使用了机翼式风量测量装置、均速管风量测量装置,但因存在压损大易堵等原因,因效果不理想,后引进无锡市兴洲仪器仪表有限公司(无锡市胡埭仪表厂)生产的XLB/ANB系列兴力巴、阿牛巴流量计,均速管风量测量,配1.6Kpa ADS-CB-1000型全进口罗斯蒙特传感器组成的差压变送器,用于锅炉鼓风一次风量测量的DCS系统。
三、产品性能
1.工作原理
利用迎风面和背风面静压差的原理,测量精度高;压差信号随流速的变化速率大,灵敏度高。
2.技术特点
◇用于直管段的侧风装置前后要求的直管较短;
◇差压讯号随风量变化速率大,精度和灵敏度较高;
◇阻力较小,可以忽略;
◇很好的解决了堵灰问题,可长期使用于含尘的风系统;
◇结构简单,制造、安装方便,维护工作量少。
3.应用
已成功应用在国内锅炉机组,为提高运行水平奠定了良好的基础。

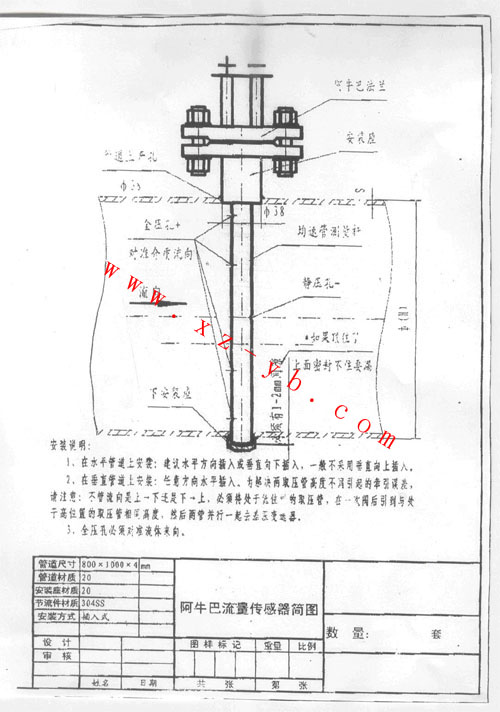

4.安装方法
该产品要求垂直向上安装并焊接在开孔风管道的中心线上,取样管直插入开孔的管道中心线上。其引压管直径为14mm,在加装一次门后利用直径为14mm的导压管连接后,经二次门与差压变送器的三阀组连接进入DCS系统进行风量测量。
四、应用效果
该产品由于其独特的设计具有自清灰功能运行稳定、可靠。我厂自使用该产品后未发生风测量管路堵塞现象,省去了使用机翼式风量测量装置、均速管等风量测量装置经常的吹管工作,为我厂表计的维护带来便利,使我厂热工仪表人员节省下更多时间和精力投入到整个系统的维护工作中。
注:我厂的工况
风量测量范围:0—60000m³/h 风温:-20—+20℃
管径直径:1.2米 风道压力测量范围:0—6000Pa
